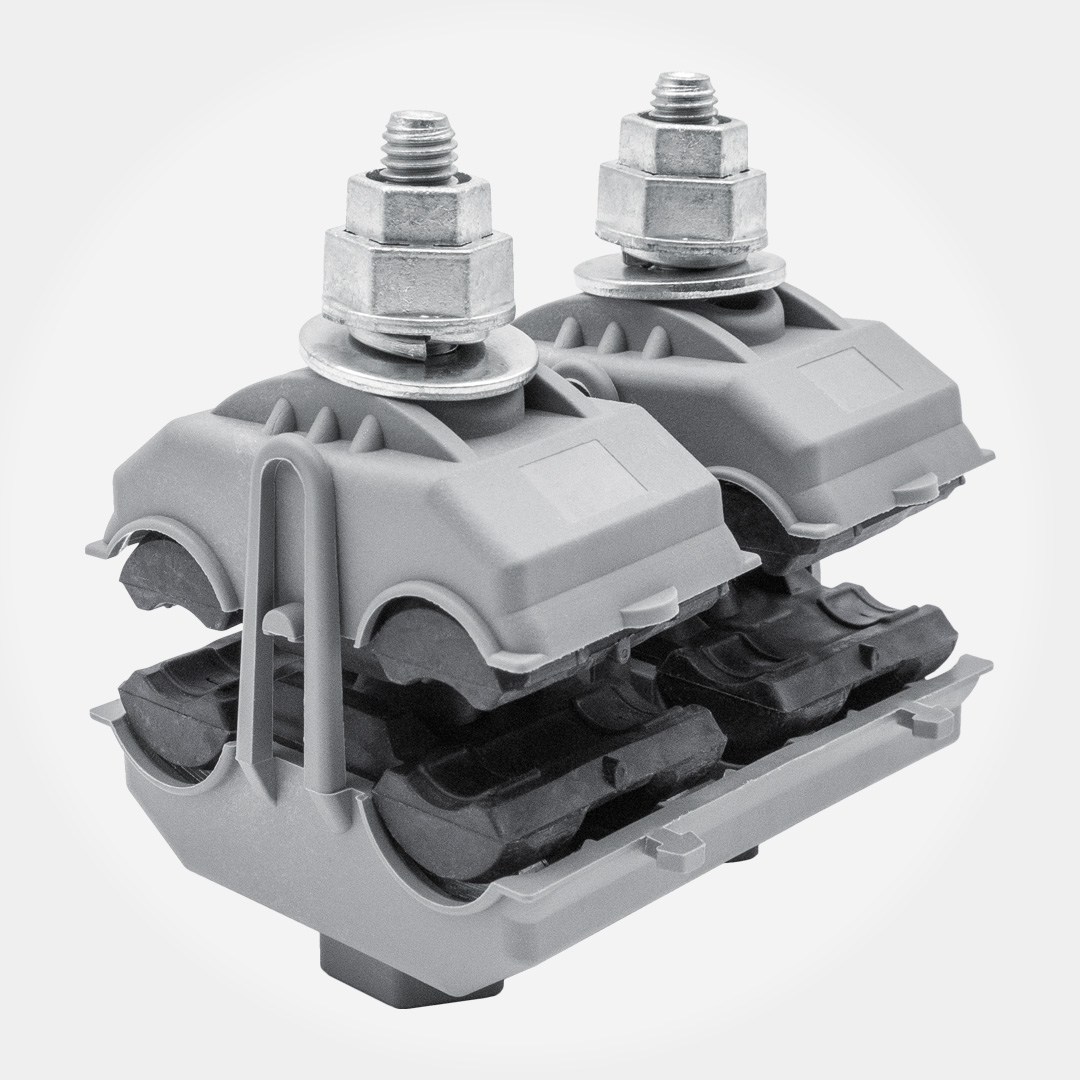

Зажим ответвительный (RP 150)
Арт. 13402222
Характеристики
Торговая марка
:
НИЛЕД
Номинальное напряжение, кВ
:
10
Количество жил, шт
:
1
Диапазон сечений жил, мм2
:
25-150/25-150
Предназначен для соединения провода СИП-3 магистрали с проводами ответвлений в воздушных сетях напряжением 6—20 кВ.Применяется для изолированных проводов.
При затягивании болта его острые элементы прокалывают изоляцию, создавая соединение. При достижении необходимого усилия затяжки головка болта срывается, предотвращая перетяжку и повреждение провода.
Особенности:
- Срывная головка металлическая. Не требует использования специализированного инструмента.
- Контактные пластины изготовлены из алюминиевого сплава, обеспечивают хорошую проводимость и совместимость с алюминиевыми проводами.
- Прокалывающие зубья контактных пластин зажимов имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и надежная герметизация зажимов.
- Прокалывающие элементы покрыты токопроводящей смазкой для снижения переходного сопротивления и защиты от окисления.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
При затягивании болта его острые элементы прокалывают изоляцию, создавая соединение. При достижении необходимого усилия затяжки головка болта срывается, предотвращая перетяжку и повреждение провода.
Особенности:
- Срывная головка металлическая. Не требует использования специализированного инструмента.
- Контактные пластины изготовлены из алюминиевого сплава, обеспечивают хорошую проводимость и совместимость с алюминиевыми проводами.
- Прокалывающие зубья контактных пластин зажимов имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и надежная герметизация зажимов.
- Прокалывающие элементы покрыты токопроводящей смазкой для снижения переходного сопротивления и защиты от окисления.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Торговая марка
НИЛЕД
Артикул
13402222
Номинальное напряжение, кВ
10
Количество жил, шт
1
Диапазон сечений жил, мм2
25-150/25-150
Номинальный ток, А
485
Сечение провода магистрального, мин, мм
25
Сечение провода магистрального, макс, мм
150
Сечение провода ответвления, мин, мм
25
Сечение провода ответвления, макс, мм
150
Размер ключа, мм
13
Температура монтажа, °С
от -20 до +40
Диапазон рабочих температур, °С
от -60 до +50
Материал изделия
Алюминий/полиамид
Гарантийный срок, мес
60
Стойкость к ультрафиолету
Да
Цвет
серый
Единица хранения
шт
Вес (Ед.), кг
0.278
Материал упаковки Единицы хранения
НЕ УКАЗАН
Ширина упаковки (Ед.), мм
60
Кол-во в Транспортной упаковке
24
Высота (Ед.), мм
85
Кол-во Единицы хранения
1
Масса Брутто (Ед.), кг
0.278
Длина (Ед.), мм
82
Длина упаковки (Ед.), мм
82
Ширина (Ед.), мм
60
Масса Нетто (Ед.), кг
0.278
Тип Транспортной упаковки
КОРОБКА/БОКС
Тип упаковки Единицы хранения
БЕЗ УПАКОВКИ
Ширина Транспортной упаковки, мм
230
Длина Транспортной упаковки, мм
300
Высота упаковки (Ед.), мм
85
Масса Транспортной упаковки Нетто, кг
6.672
Высота Транспортной упаковки, мм
200
Масса Транспортной упаковки Брутто, кг
6.672
Материал Транспортной упаковки
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
