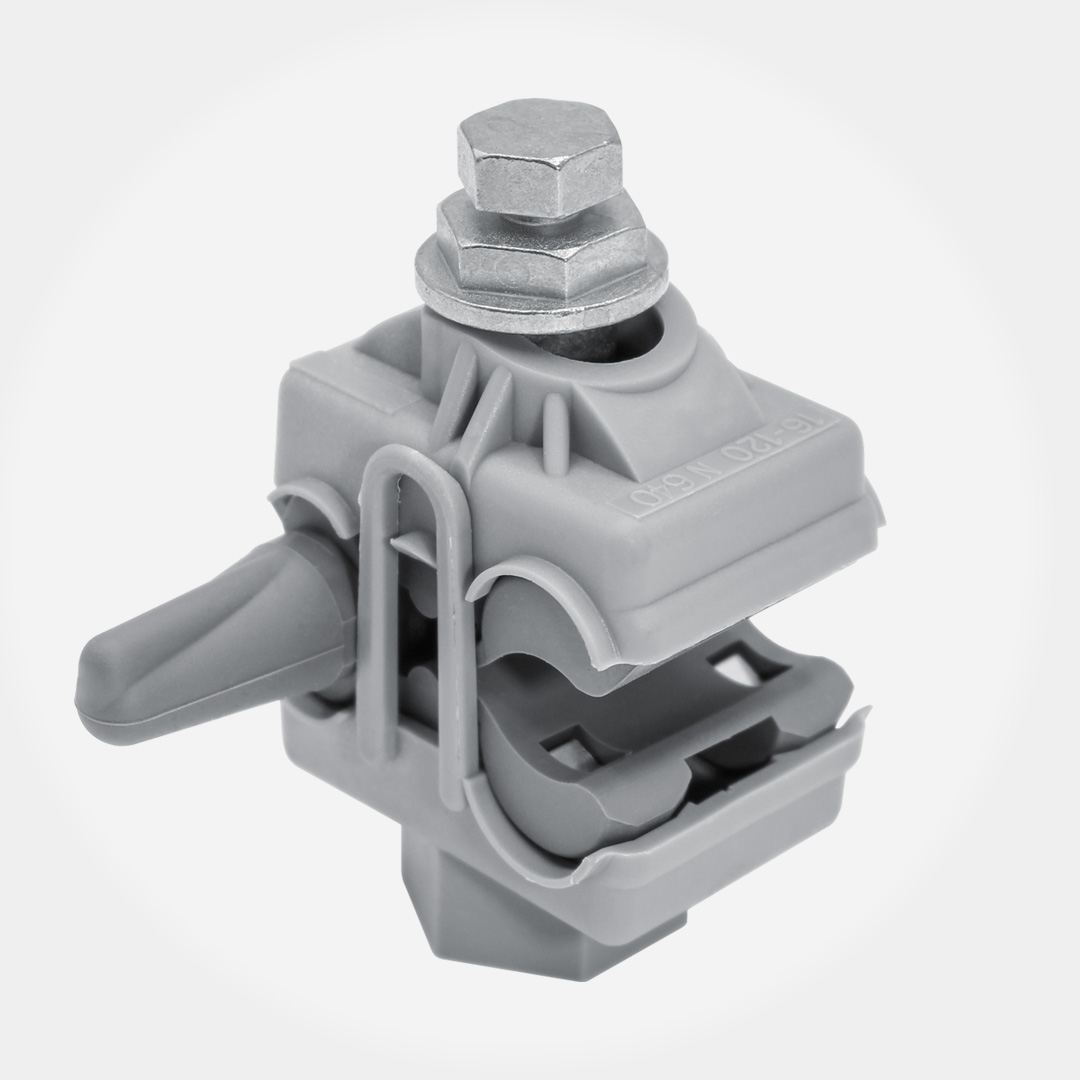

Ответвительный зажим (N 640)
Арт. 11200581
Характеристики
Торговая марка
:
НИЛЕД
Номинальное напряжение, кВ
:
1
Количество жил, шт
:
2
Диапазон сечений жил, мм2
:
16-120/6-35
Предназначен для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы. Предназначен для ответвления от ВЛН к вводу в здание.
Контакт с проводом ответвления обеспечивается прокалыванием изоляции. Контроль над усилием затяжки болта осуществляется применением срывной головки.
Особенности:
- Срывная головка выполнена из алюминиевого сплава, затягивается при помощи изолированного накидного гаечного ключа.
- Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.
- Контакты со стороны ответвления покрыты смазкой.
- Корпус зажима серого цвета, что позволяет исключить ошибку по применению.
- Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Контакт с проводом ответвления обеспечивается прокалыванием изоляции. Контроль над усилием затяжки болта осуществляется применением срывной головки.
Особенности:
- Срывная головка выполнена из алюминиевого сплава, затягивается при помощи изолированного накидного гаечного ключа.
- Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.
- Контакты со стороны ответвления покрыты смазкой.
- Корпус зажима серого цвета, что позволяет исключить ошибку по применению.
- Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Торговая марка
НИЛЕД
Артикул
11200581
Номинальное напряжение, кВ
1
Количество жил, шт
2
Диапазон сечений жил, мм2
16-120/6-35
Номинальный ток, А
160
Сечение провода магистрального, мин, мм
16
Сечение провода магистрального, макс, мм
120
Сечение провода ответвления, мин, мм
6
Сечение провода ответвления, макс, мм
35
Температура монтажа, °С
от -20 до +40
Диапазон рабочих температур, °С
от -60 до +50
Материал изделия
Алюминий/полиамид
Гарантийный срок, мес
60
Стойкость к ультрафиолету
Да
Цвет
серый
Единица хранения
шт
Вес (Ед.), кг
0.11
Материал упаковки Единицы хранения
НЕ УКАЗАН
Ширина упаковки (Ед.), мм
36
Кол-во в Транспортной упаковке
100

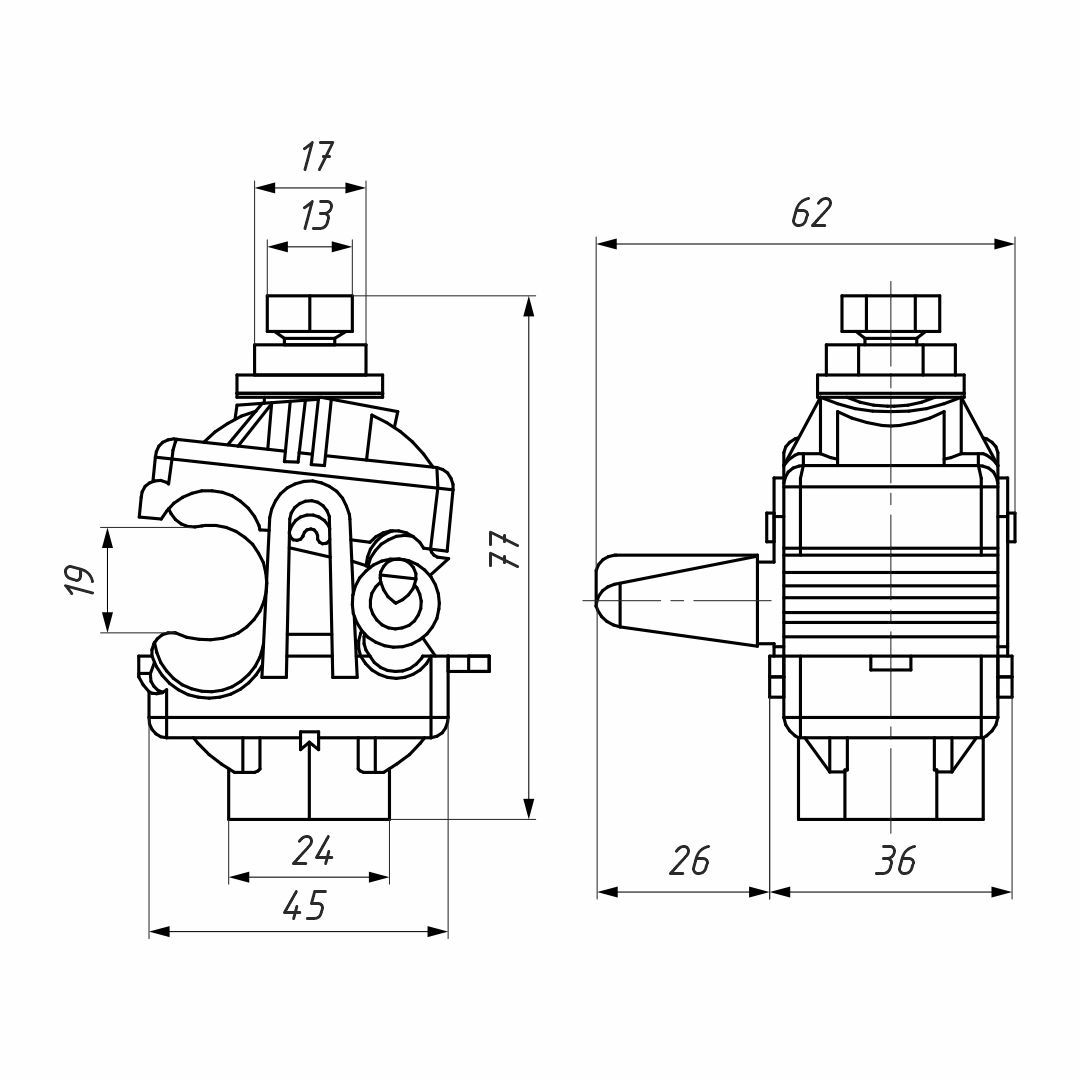

Высота (Ед.), мм
77
Кол-во Единицы хранения
1
Масса Брутто (Ед.), кг
0.11
Длина (Ед.), мм
45
Длина упаковки (Ед.), мм
45
Ширина (Ед.), мм
36
Масса Нетто (Ед.), кг
0.11
Тип Транспортной упаковки
КОРОБКА/БОКС
Тип упаковки Единицы хранения
БЕЗ УПАКОВКИ
Ширина Транспортной упаковки, мм
245
Длина Транспортной упаковки, мм
330
Высота упаковки (Ед.), мм
77
Масса Транспортной упаковки Нетто, кг
11
Высота Транспортной упаковки, мм
230
Масса Транспортной упаковки Брутто, кг
11
Материал Транспортной упаковки
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
