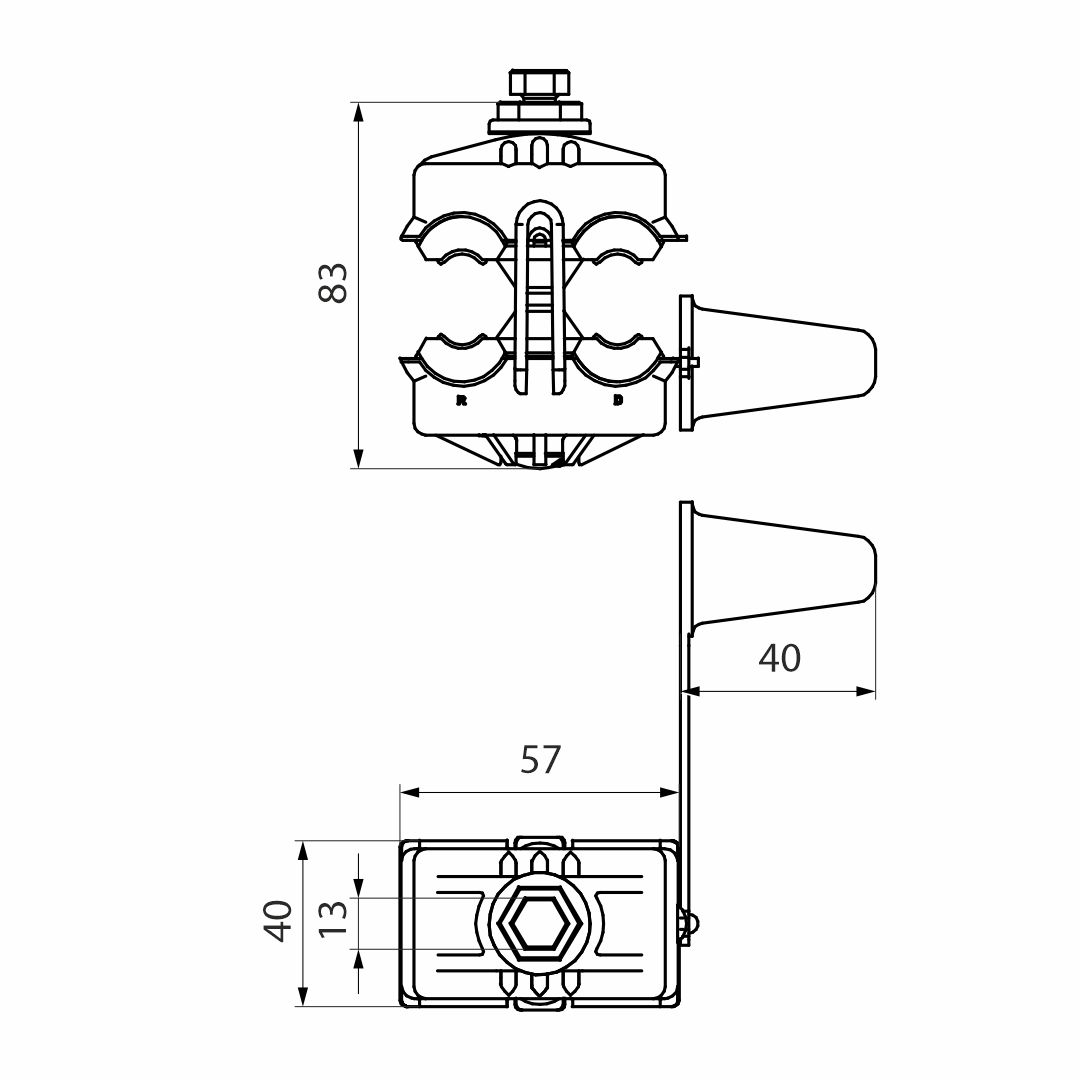

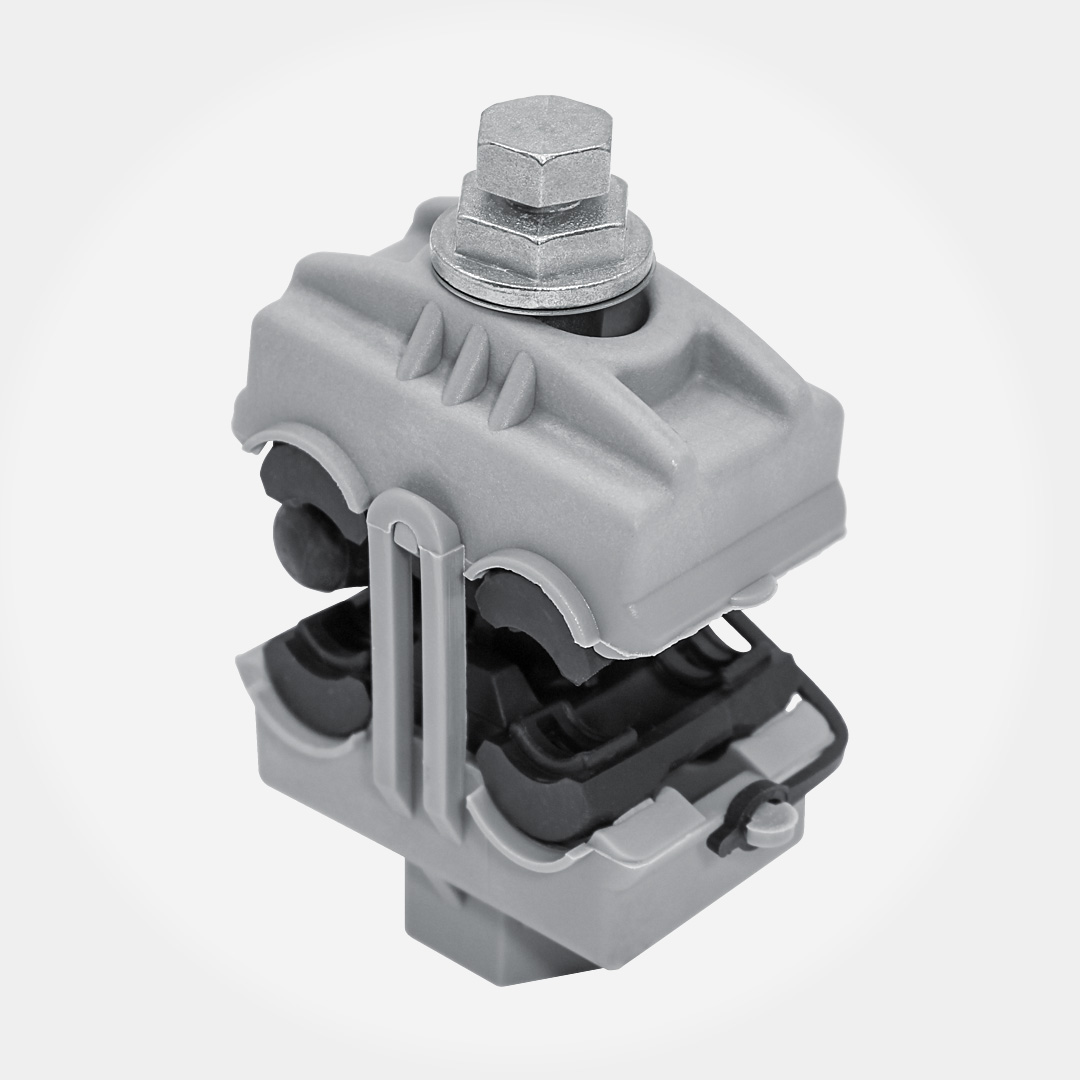

Ответвительный зажим (N 70)
Арт. 11200591
Характеристики
Торговая марка
:
НИЛЕД
Номинальное напряжение, кВ
:
1
Количество жил, шт
:
2
Диапазон сечений жил, мм2
:
25-150/16-120
Предназначен для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы. Предназначен для ответвления от ВЛН к вводу в здание.
Контакт с проводом ответвления обеспечивается прокалыванием изоляции. Контроль над усилием затяжки болта осуществляется применением срывной головки.
Особенности:
- Срывная головка выполнена из алюминиевого сплава, затягивается при помощи изолированного накидного гаечного ключа.
- Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.
- Контакты со стороны ответвления покрыты смазкой.
- Корпус зажима серого цвета, что позволяет исключить ошибку по применению.
- Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Контакт с проводом ответвления обеспечивается прокалыванием изоляции. Контроль над усилием затяжки болта осуществляется применением срывной головки.
Особенности:
- Срывная головка выполнена из алюминиевого сплава, затягивается при помощи изолированного накидного гаечного ключа.
- Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.
- Контакты со стороны ответвления покрыты смазкой.
- Корпус зажима серого цвета, что позволяет исключить ошибку по применению.
- Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Торговая марка
НИЛЕД
Артикул
11200591
Номинальное напряжение, кВ
1
Количество жил, шт
2
Диапазон сечений жил, мм2
25-150/16-120
Номинальный ток, А
300
Сечение провода магистрального, мин, мм
25
Сечение провода магистрального, макс, мм
150
Сечение провода ответвления, мин, мм
16
Сечение провода ответвления, макс, мм
120
Температура монтажа, °С
от -20 до +40
Диапазон рабочих температур, °С
от -60 до +50
Материал изделия
Алюминий/полиамид
Гарантийный срок, мес
60
Стойкость к ультрафиолету
Да
Цвет
серый
Единица хранения
шт
Вес (Ед.), кг
0.136
Материал упаковки Единицы хранения
НЕ УКАЗАН
Ширина упаковки (Ед.), мм
39
Кол-во в Транспортной упаковке
80
Высота (Ед.), мм
87
Кол-во Единицы хранения
1
Масса Брутто (Ед.), кг
0.136
Длина (Ед.), мм
62
Длина упаковки (Ед.), мм
62
Ширина (Ед.), мм
39
Масса Нетто (Ед.), кг
0.136
Тип Транспортной упаковки
КОРОБКА/БОКС
Тип упаковки Единицы хранения
БЕЗ УПАКОВКИ
Ширина Транспортной упаковки, мм
245
Длина Транспортной упаковки, мм
330
Высота упаковки (Ед.), мм
87
Масса Транспортной упаковки Нетто, кг
10.88
Высота Транспортной упаковки, мм
230
Масса Транспортной упаковки Брутто, кг
10.88
Материал Транспортной упаковки
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
