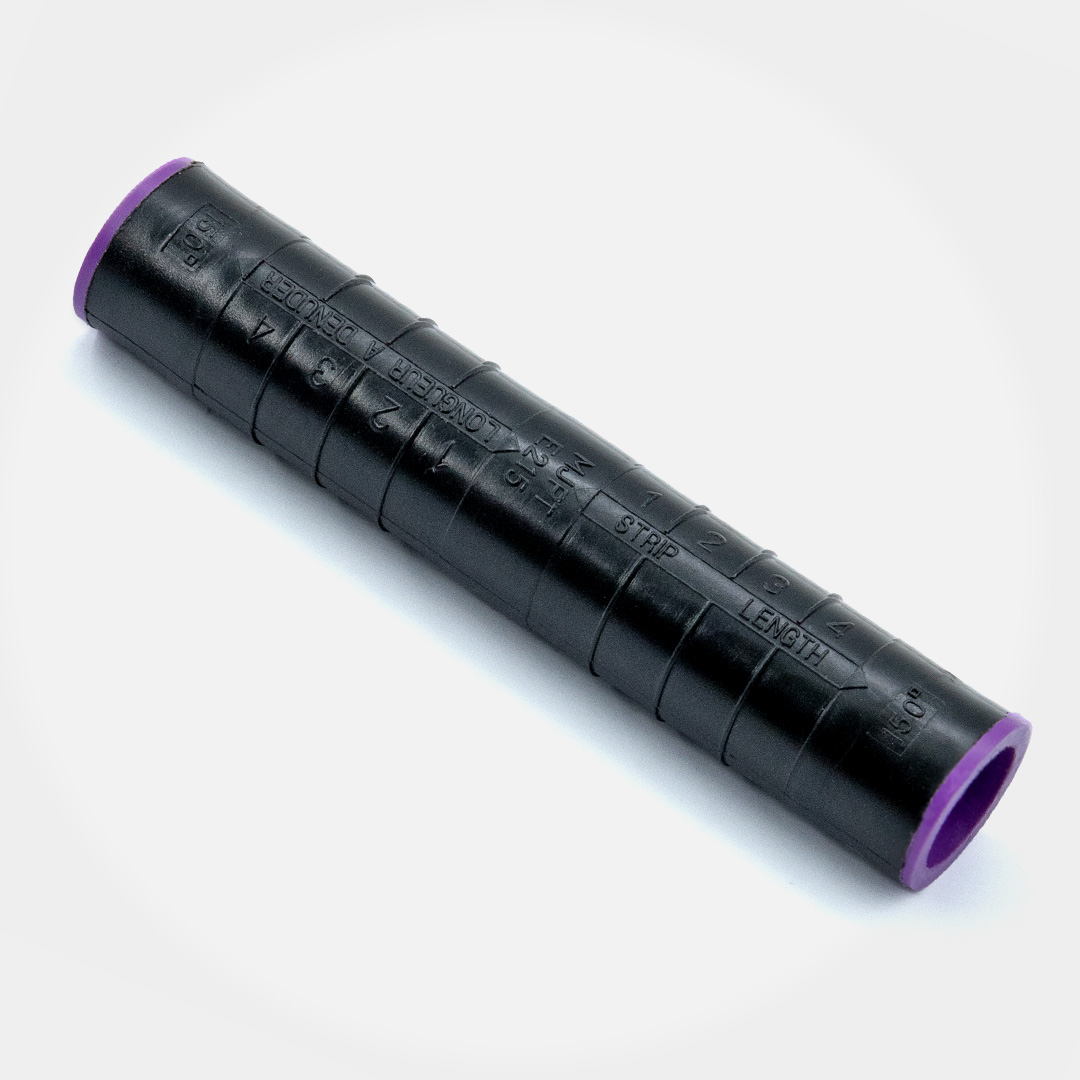

Зажим соединительный (MJPT 150)
Арт. 21700091
Характеристики
Торговая марка
:
ВК
Номинальное напряжение, кВ
:
1
Количество жил, шт
:
2
Диапазон сечений жил, мм2
:
150
Предназначен для соединения фазных жил провода СИП-2 в пролете, а также для соединения фазных жил провода марки СИП-4.
Зажим обеспечивает необходимую прочность и надежный электрический контакт.
Особенности:
- Размер зажимов, соответствующий сечению провода, определяется по цветовой маркировке.
- Внутренняя часть заполнена смазкой, благодаря чему обеспечивается герметичность.
- Механическая прочность заделки провода составляет 60 % прочности провода.
- Изоляция испытана напряжением 6 кВ в воде.
- Соединение осуществляется методом опрессовки инструментом HT 50, R 22. Используемая матрица - Е 215.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Зажим обеспечивает необходимую прочность и надежный электрический контакт.
Особенности:
- Размер зажимов, соответствующий сечению провода, определяется по цветовой маркировке.
- Внутренняя часть заполнена смазкой, благодаря чему обеспечивается герметичность.
- Механическая прочность заделки провода составляет 60 % прочности провода.
- Изоляция испытана напряжением 6 кВ в воде.
- Соединение осуществляется методом опрессовки инструментом HT 50, R 22. Используемая матрица - Е 215.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Торговая марка
ВК
Артикул
21700091
Номинальное напряжение, кВ
1
Количество жил, шт
2
Диапазон сечений жил, мм2
150
Сечение провода магистрального, мин, мм
150
Сечение провода магистрального, макс, мм
150
Температура монтажа, °С
от -20 до +40
Диапазон рабочих температур, °С
от -60 до +50
Материал изделия
Алюминий/полиамид
Гарантийный срок, мес
60
Стойкость к ультрафиолету
Да
Цвет
фиолетовый/черный
Кол-во в Групповой упаковке
10
Тип Групповой упаковки
ПАКЕТ ПРЯМОУГОЛЬНЫЙ
Материал Групповой упаковки
ПОЛИЭТИЛЕН (PE)
Масса Групповой упаковки Брутто, кг
0.71
Масса Групповой упаковки Нетто, кг
0.71
Высота Групповой упаковки, мм
45
Длина Групповой упаковки, мм
160
Ширина Групповой упаковки, мм
130
Единица хранения
шт
Вес (Ед.), кг
0.071
Материал упаковки Единицы хранения
НЕ УКАЗАН
Ширина упаковки (Ед.), мм
25
Кол-во в Транспортной упаковке
35
Высота (Ед.), мм
25
Кол-во Единицы хранения
1
Масса Брутто (Ед.), кг
0.071
Длина (Ед.), мм
120
Длина упаковки (Ед.), мм
120
Ширина (Ед.), мм
25
Масса Нетто (Ед.), кг
0.071
Тип Транспортной упаковки
КОРОБКА/БОКС
Тип упаковки Единицы хранения
БЕЗ УПАКОВКИ
Ширина Транспортной упаковки, мм
180
Длина Транспортной упаковки, мм
225
Высота упаковки (Ед.), мм
25
Масса Транспортной упаковки Нетто, кг
2.485
Высота Транспортной упаковки, мм
145
Масса Транспортной упаковки Брутто, кг
2.485
Материал Транспортной упаковки
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
