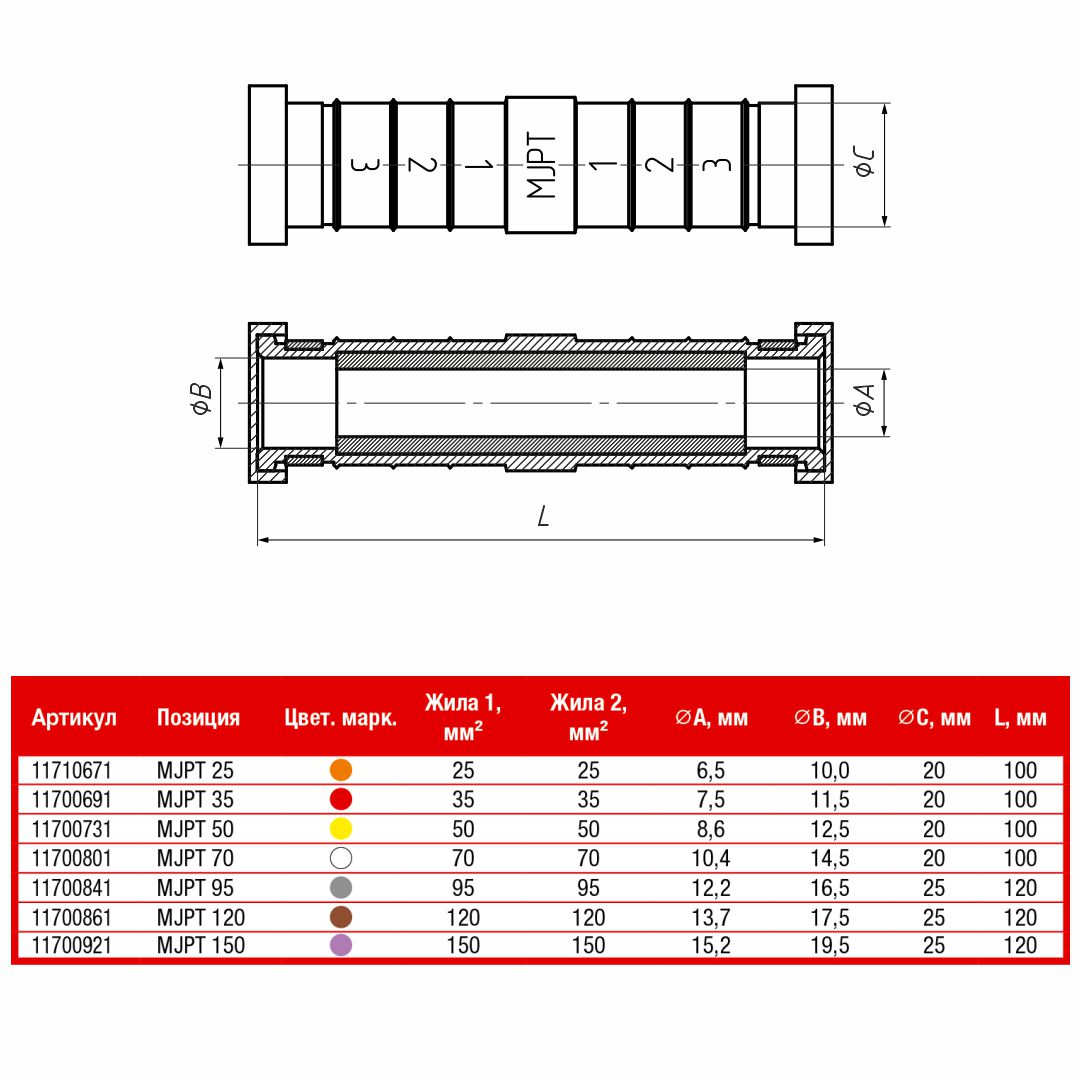

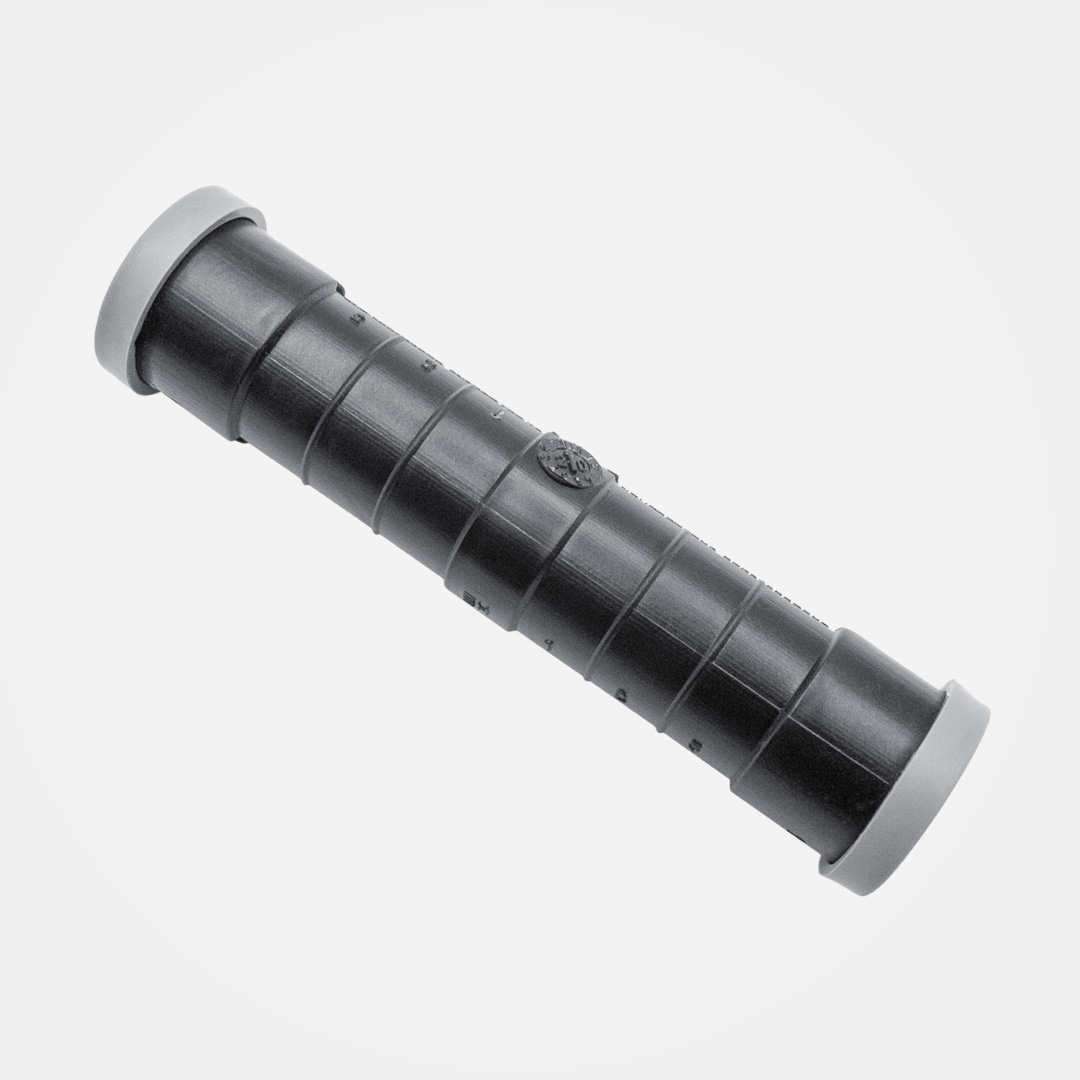

Зажим соединительный (MJPT 95)
Арт. 11700841
Характеристики
Торговая марка
:
НИЛЕД
Номинальное напряжение, кВ
:
1
Количество жил, шт
:
2
Диапазон сечений жил, мм2
:
95
Предназначен для соединения фазных жил провода СИП-2 в пролете, а также для соединения фазных жил провода марки СИП-4.
Зажим обеспечивает необходимую прочность и надежный электрический контакт.
Особенности:
- Размер зажимов, соответствующий сечению провода, определяется по цветовой маркировке.
- Внутренняя часть заполнена смазкой, благодаря чему обеспечивается герметичность.
- Механическая прочность заделки провода составляет 60 % прочности провода.
- Изоляция испытана напряжением 6 кВ в воде.
- Соединение осуществляется методом опрессовки инструментом HT 50, R 22. Используемая матрица - Е 173.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Зажим обеспечивает необходимую прочность и надежный электрический контакт.
Особенности:
- Размер зажимов, соответствующий сечению провода, определяется по цветовой маркировке.
- Внутренняя часть заполнена смазкой, благодаря чему обеспечивается герметичность.
- Механическая прочность заделки провода составляет 60 % прочности провода.
- Изоляция испытана напряжением 6 кВ в воде.
- Соединение осуществляется методом опрессовки инструментом HT 50, R 22. Используемая матрица - Е 173.
- Зажим устойчив к ультрафиолету, перепадам температур (от -60°С до +50°С), коррозии и агрессивным атмосферным воздействиям.
Торговая марка
НИЛЕД
Артикул
11700841
Номинальное напряжение, кВ
1
Количество жил, шт
2
Диапазон сечений жил, мм2
95
Сечение провода магистрального, мин, мм
95
Сечение провода магистрального, макс, мм
95
Температура монтажа, °С
от -20 до +40
Диапазон рабочих температур, °С
от -60 до +50
Материал изделия
Алюминий/полиамид
Гарантийный срок, мес
60
Стойкость к ультрафиолету
Да
Цвет
серый/черный
Единица хранения
шт
Вес (Ед.), кг
0.088
Материал упаковки Единицы хранения
НЕ УКАЗАН
Ширина упаковки (Ед.), мм
25
Кол-во в Транспортной упаковке
140
Высота (Ед.), мм
25
Кол-во Единицы хранения
1
Масса Брутто (Ед.), кг
0.088
Длина (Ед.), мм
120
Длина упаковки (Ед.), мм
120
Ширина (Ед.), мм
25
Масса Нетто (Ед.), кг
0.088
Тип Транспортной упаковки
КОРОБКА/БОКС
Тип упаковки Единицы хранения
БЕЗ УПАКОВКИ
Ширина Транспортной упаковки, мм
270
Длина Транспортной упаковки, мм
340
Высота упаковки (Ед.), мм
25
Масса Транспортной упаковки Нетто, кг
12.32
Высота Транспортной упаковки, мм
240
Масса Транспортной упаковки Брутто, кг
12.32
Материал Транспортной упаковки
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
