Соединитель болтовой (4СБ-70/120-Р)
Арт. 13700451
Характеристики
Торговая марка
:
НИЛЕД
Номинальное напряжение, кВ
:
35
Диапазон сечений жил, мм2
:
70-120
Единица хранения
:
шт
Предназначен для надежного соединения и удлинения кабелей, а также для обеспечения разветвлений в электрических цепях.

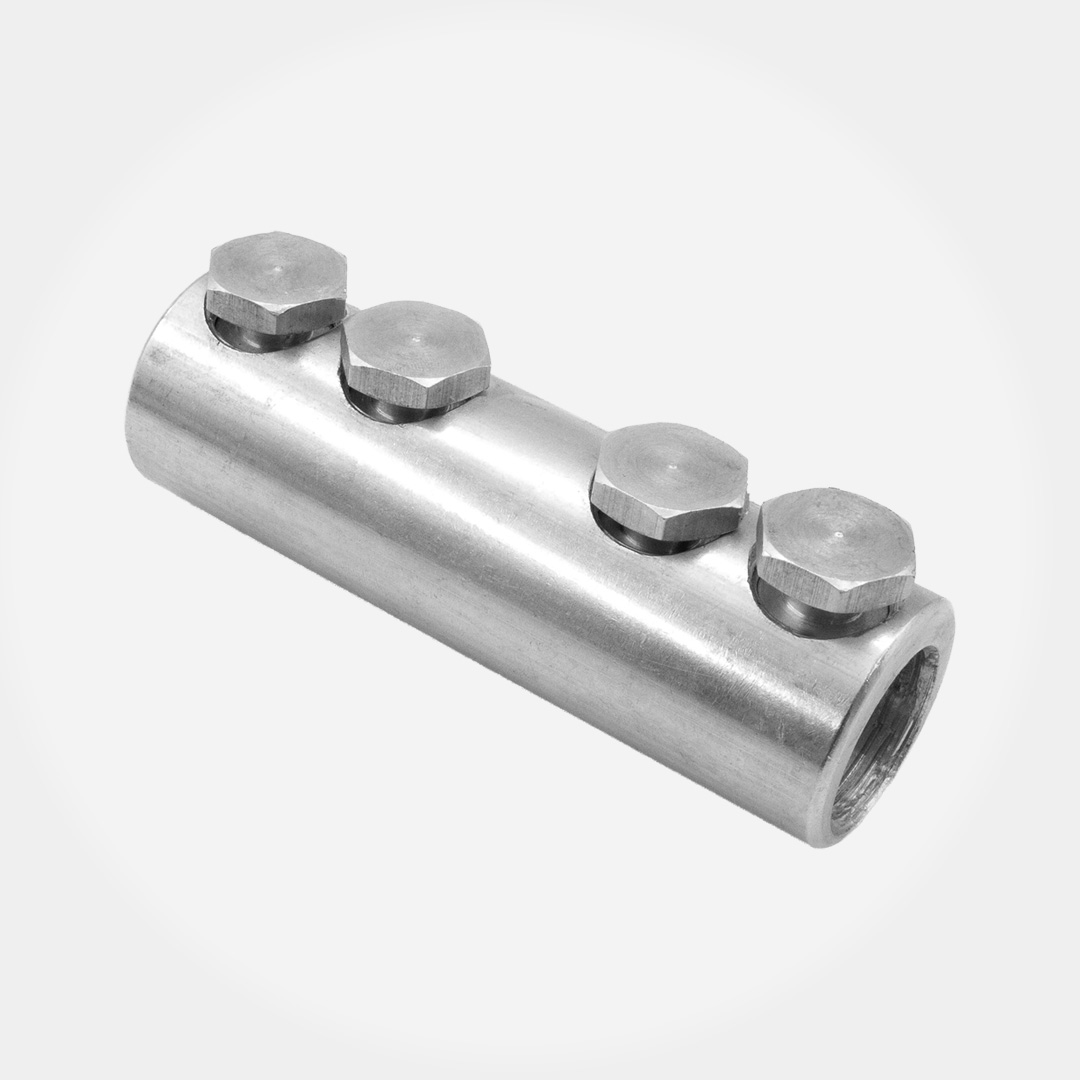

Соединитель представляет из себя гильзу цилиндрической формы с четырьмя болтами V-образногорасположения. Соединение наконечника с проводом осуществляется затяжкой болтов до момента срыва головок.
Особенности:
- Наконечник универсальный, применяется для всех типов жил (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых).
- Внутренняя поверхность отверстия для кабельной жилы имеет резьбовую накатку, что способствует достижению лучшего контакта и обеспечивает прочность соединения.
- Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса соединителя.
- На внутреннюю поверхность отверстия под жилу и коническую контактную поверхность болтов нанесена силиконовая смазка, предохраняющая контактную поверхность соединителя от воздействия окружающей среды при хранении и защищающая контактное соединение после монтажа.
- Соединитель имеет стойкость к перепадам температур (от -60°С до +50°С), коррозии и различным атмосферным и механическим воздействиям.
Соединитель представляет из себя гильзу цилиндрической формы с четырьмя болтами V-образногорасположения. Соединение наконечника с проводом осуществляется затяжкой болтов до момента срыва головок.
Особенности:
- Наконечник универсальный, применяется для всех типов жил (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых).
- Внутренняя поверхность отверстия для кабельной жилы имеет резьбовую накатку, что способствует достижению лучшего контакта и обеспечивает прочность соединения.
- Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса соединителя.
- На внутреннюю поверхность отверстия под жилу и коническую контактную поверхность болтов нанесена силиконовая смазка, предохраняющая контактную поверхность соединителя от воздействия окружающей среды при хранении и защищающая контактное соединение после монтажа.
- Соединитель имеет стойкость к перепадам температур (от -60°С до +50°С), коррозии и различным атмосферным и механическим воздействиям.
Торговая марка
НИЛЕД
Артикул
13700451
Номинальное напряжение, кВ
35
Диапазон сечений жил, мм2
70-120
Температура монтажа, °С
от -20 до +40
Диапазон рабочих температур, °С
от -60 до +50
Материал изделия
Алюминий
Гарантийный срок, мес
60
Цвет
серый
Единица хранения
шт
Вес (Ед.), кг
0.1
Материал упаковки Единицы хранения
НЕ УКАЗАН
Ширина упаковки (Ед.), мм
27
Кол-во в Транспортной упаковке
120
Высота (Ед.), мм
33
Кол-во Единицы хранения
1
Масса Брутто (Ед.), кг
0.1
Длина (Ед.), мм
66
Длина упаковки (Ед.), мм
66
Ширина (Ед.), мм
27
Масса Нетто (Ед.), кг
0.1
Тип Транспортной упаковки
КОРОБКА/БОКС
Тип упаковки Единицы хранения
БЕЗ УПАКОВКИ
Ширина Транспортной упаковки, мм
210
Длина Транспортной упаковки, мм
315
Высота упаковки (Ед.), мм
33
Масса Транспортной упаковки Нетто, кг
12
Высота Транспортной упаковки, мм
220
Масса Транспортной упаковки Брутто, кг
12
Материал Транспортной упаковки
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
