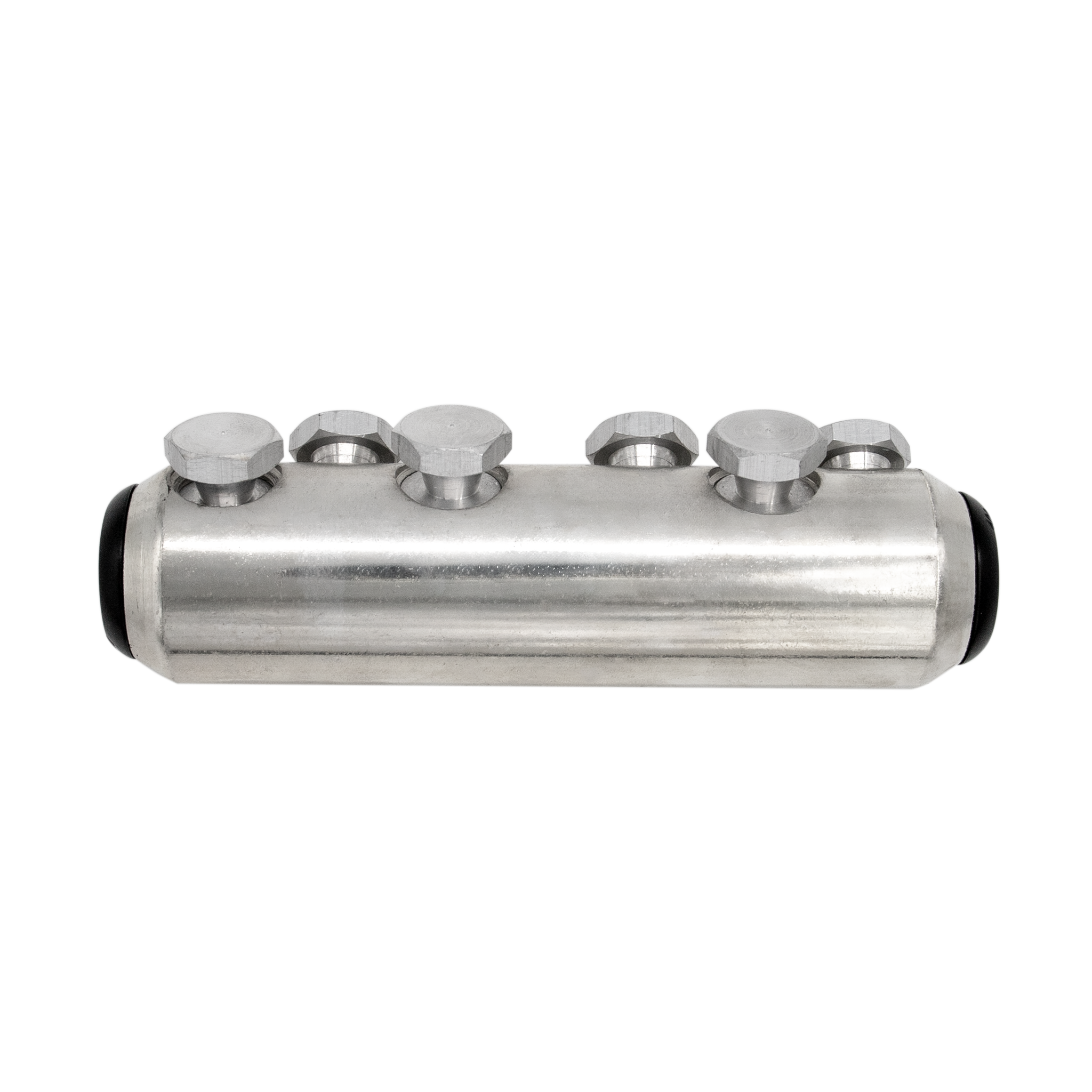

Соединитель болтовой 6СБC-400/630

Предназначен для надежного соединения и удлинения кабелей, а также для обеспечения разветвлений в электрических цепях. Соединитель представляет из себя гильзу цилиндрической формы с шестью болтами V-образного расположения. Отверстие для кабельной жилы центрально-симметричное. Соединение с проводом осуществляется затяжкой болтов до момента срыва головок.
Используется на диапазон нескольких сечений кабеля, который определяется по маркировке на корпусе соединителя.

Рабочее напряжение: до 20 кВ
Корпус и болты выполнены из высокопрочного алюминиевого сплава. Соединитель обладает стойкостью к перепадам температур (от -60°С до +50°С), коррозии и различным атмосферным и механическим воздействиям.

Особенности:
- Соединитель универсальный, применяется для всех типов жил (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых).
- Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению электрического поля.
- Соединитель имеет центрующую втулку на малое сечение.
- Болты соединителей имеют минимальный шаг резьбы (1 мм), благодаря чему достигается минимальное переходное сопротивление и герметичность соединения, а также устойчивость к вибрациям.
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы.
- Внутренняя поверхность отверстия для кабельной жилы имеет резьбовую накатку, что способствует достижению лучшего контакта и обеспечивает прочность соединения.
- На внутреннюю поверхность отверстия под жилу и контактную поверхность болтов нанесена смазка, предохраняющая контактную поверхность соединителя от воздействия окружающей среды при хранении и защищающая контактное соединение после монтажа.

Преимущества использования:
- Не требует применения специализированного инструмента.
- Монтаж занимает меньше времени , в отличии от монтажа прессуемых соединителей или под пайку.
- При монтаже не требуется высокая квалификация электромонтера.

Рекомендуется для монтажа термоусаживаемых муфт и муфт холодной усадки.
