Разъединитель РЛК.1б-10.IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1 (ПР-У-01 УХЛ1) с КМЧ (6200)
Арт. 14200382
Характеристики
Торговая марка
:
НИЛЕД
Номинальный ток, А
:
400
Допустимая степень загрязнения
:
IV
Единица хранения
:
шт
Предназначен для включения и отключения под напряжением участков электрической цепи высокого напряжения, заземления отключенных участков с помощью встроенных заземлителей, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

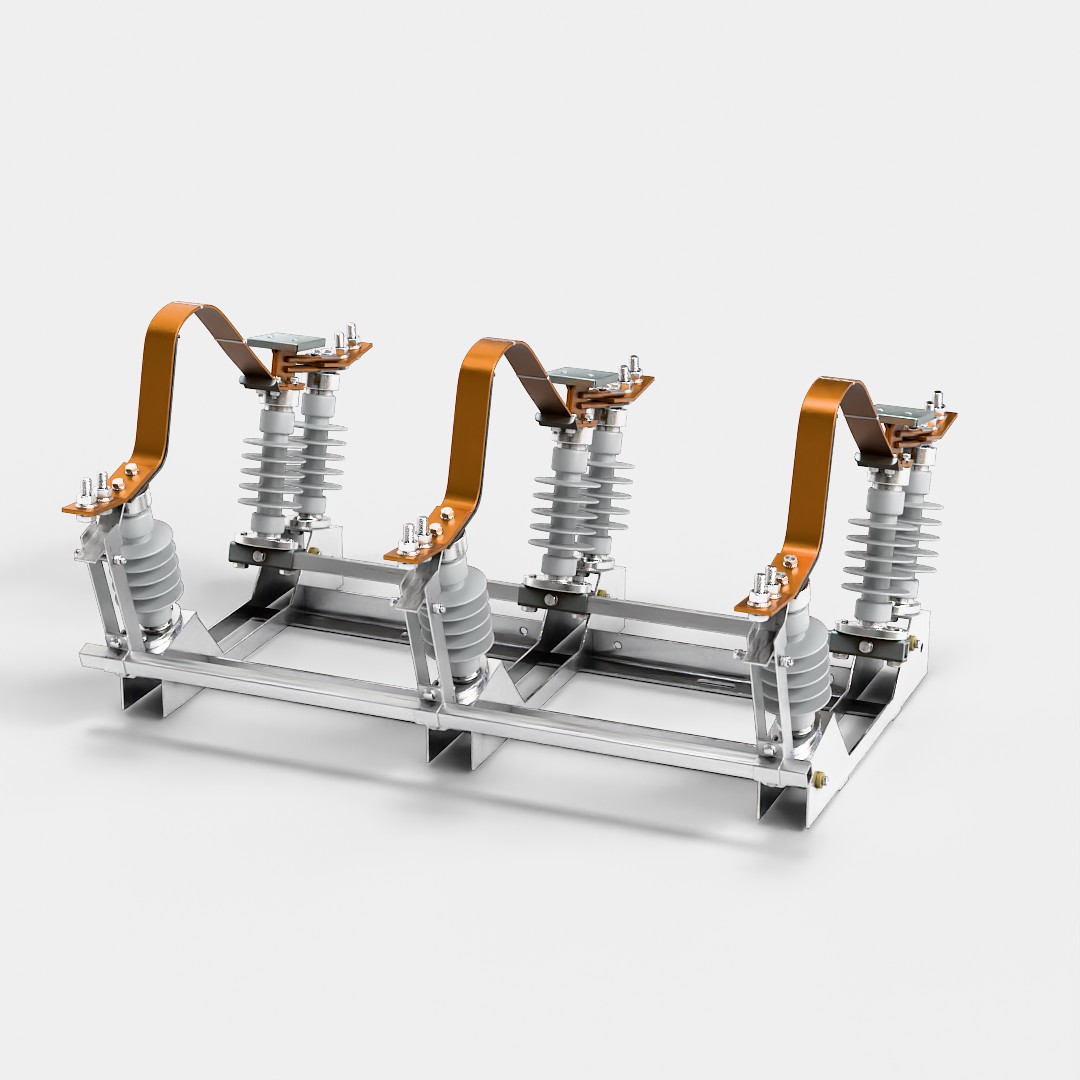

Разъединитель РЛК выполнен в виде трехполюсного аппарата качающегося типа, каждый полюс которого имеет две неподвижные колонки, установленные на раме разъединителя, и одну подвижную колонку, установленную на поворотном кронштейне, которая имеет возможность качаться в направлении продольной оси разъединителя. Управление разъединителем осуществляется ручным приводом серии ПР.
Особенности:
- Усиленная металлическая конструкция, рама которой имеет антикоррозийное покрытие – горячий цинк.
- Система звеньев и защитные кожухи контактов обеспечивают работу в условиях повышенного загрязнения и обледенения.
- Поставляется с комплектом монтажных частей (кронштейны для установки на железобетонной опоре разъединителя и привода, соединительные тяги от разъединителя к приводу) для высоты установки разъединителя 6200 мм.
Разъединитель РЛК выполнен в виде трехполюсного аппарата качающегося типа, каждый полюс которого имеет две неподвижные колонки, установленные на раме разъединителя, и одну подвижную колонку, установленную на поворотном кронштейне, которая имеет возможность качаться в направлении продольной оси разъединителя. Управление разъединителем осуществляется ручным приводом серии ПР.
Особенности:
- Усиленная металлическая конструкция, рама которой имеет антикоррозийное покрытие – горячий цинк.
- Система звеньев и защитные кожухи контактов обеспечивают работу в условиях повышенного загрязнения и обледенения.
- Поставляется с комплектом монтажных частей (кронштейны для установки на железобетонной опоре разъединителя и привода, соединительные тяги от разъединителя к приводу) для высоты установки разъединителя 6200 мм.
Торговая марка
НИЛЕД
Артикул
14200382
Наибольшее рабочее напряжение, кВ
12
Покрытие, тип
цинк
Номинальный ток, А
400
Допустимая степень загрязнения
IV
Тип изделия
РЛК
Количество полюсов, мм
3
Материал контактной части
медь
Плетенная гибкая связь
Нет
Количество заземляющих ножей, шт
2
Сторона размещения заземляющих ножей
со стороны подвижного контакта
Вид климатического исполнения
УХЛ1
Тип изолятора
полимерный
Диапазон рабочих температур, °С
от -60 до +40
Гарантийный срок, мес
60
Единица хранения
шт
Вес (Ед.), кг
87.1
Материал упаковки Единицы хранения
ДРЕВЕСИНА
Ширина упаковки (Ед.), мм
900
Высота (Ед.), мм
487
Кол-во Единицы хранения
1
Масса Брутто (Ед.), кг
87.1
Длина (Ед.), мм
897
Длина упаковки (Ед.), мм
1050
Ширина (Ед.), мм
734
Масса Нетто (Ед.), кг
87.1
Тип упаковки Единицы хранения
ЯЩИК
Высота упаковки (Ед.), мм
600
