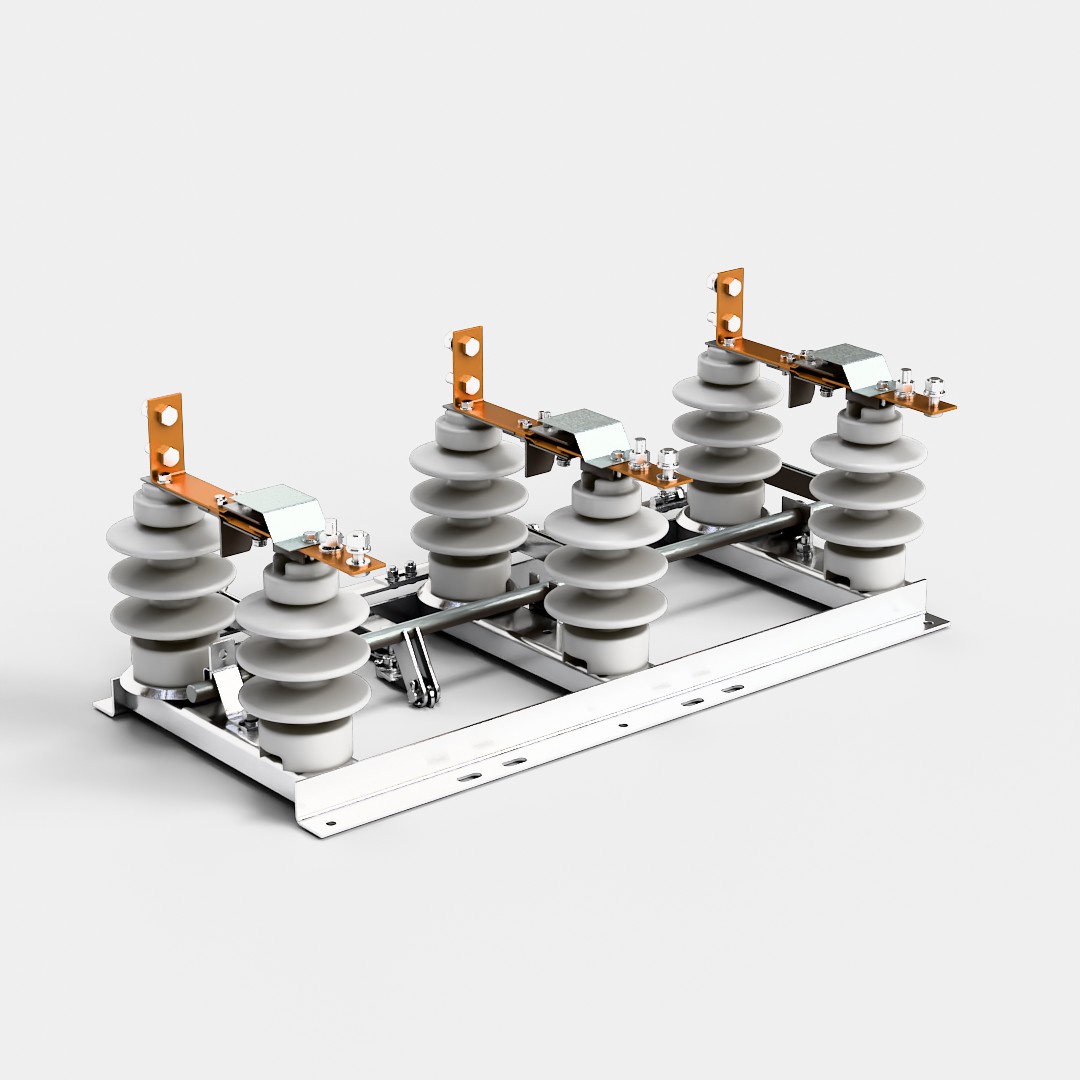

Разъединитель РЛНД1.1-10.II/400 УХЛ1 с приводом ПРНЗ-10 (гибкая связь)
Арт. 15500322
Характеристики
Торговая марка
:
НИЛЕД
Номинальный ток, А
:
400
Допустимая степень загрязнения
:
II
Единица хранения
:
шт
Предназначен для включения и отключения под напряжением участков электрической цепи высокого напряжения, заземления отключенных участков с помощью встроенных заземлителей, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
Разъединитель РЛНД выполнен в виде трехполюсного аппарата горизонтально-поворотного типа, каждый полюс которого имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система. Управление разъединителем осуществляется ручным приводом серии ПРНЗ.
Особенности:
- Усиленная металлическая конструкция, рама которой имеет покрытие краской.
- Исключается возможность работы с заземлителем до отключения электрической цепи.
- В конструкции разъединителя применена контактная система с видимым разрывом цепи.
- Форма ножей обеспечивает надежной отвод воды из контактной зоны.
- Хорошая ремонтопригодность.
- Простой монтаж и наладка.
- Стойкость к воздействиям окружающей среды.
Разъединитель РЛНД выполнен в виде трехполюсного аппарата горизонтально-поворотного типа, каждый полюс которого имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система. Управление разъединителем осуществляется ручным приводом серии ПРНЗ.
Особенности:
- Усиленная металлическая конструкция, рама которой имеет покрытие краской.
- Исключается возможность работы с заземлителем до отключения электрической цепи.
- В конструкции разъединителя применена контактная система с видимым разрывом цепи.
- Форма ножей обеспечивает надежной отвод воды из контактной зоны.
- Хорошая ремонтопригодность.
- Простой монтаж и наладка.
- Стойкость к воздействиям окружающей среды.
Торговая марка
НИЛЕД
Артикул
15500322
Наибольшее рабочее напряжение, кВ
12
Покрытие, тип
краска
Номинальный ток, А
400
Допустимая степень загрязнения
II
Тип изделия
РЛНД
Количество полюсов, мм
3
Материал контактной части
медь
Плетенная гибкая связь
Да
Количество заземляющих ножей, шт
1
Сторона размещения заземляющих ножей
со стороны подвижного контакта
Вид климатического исполнения
УХЛ1
Тип изолятора
фарфоровый
Диапазон рабочих температур, °С
от -60 до +40
Гарантийный срок, мес
60
Единица хранения
шт
Вес (Ед.), кг
34.5
Материал упаковки Единицы хранения
НЕ УКАЗАН
Ширина упаковки (Ед.), мм
475
Высота (Ед.), мм
402
Кол-во Единицы хранения
1
Масса Брутто (Ед.), кг
34.5
Длина (Ед.), мм
1007
Длина упаковки (Ед.), мм
1007
Ширина (Ед.), мм
475
Масса Нетто (Ед.), кг
34.5
Тип упаковки Единицы хранения
БЕЗ УПАКОВКИ
Высота упаковки (Ед.), мм
402
