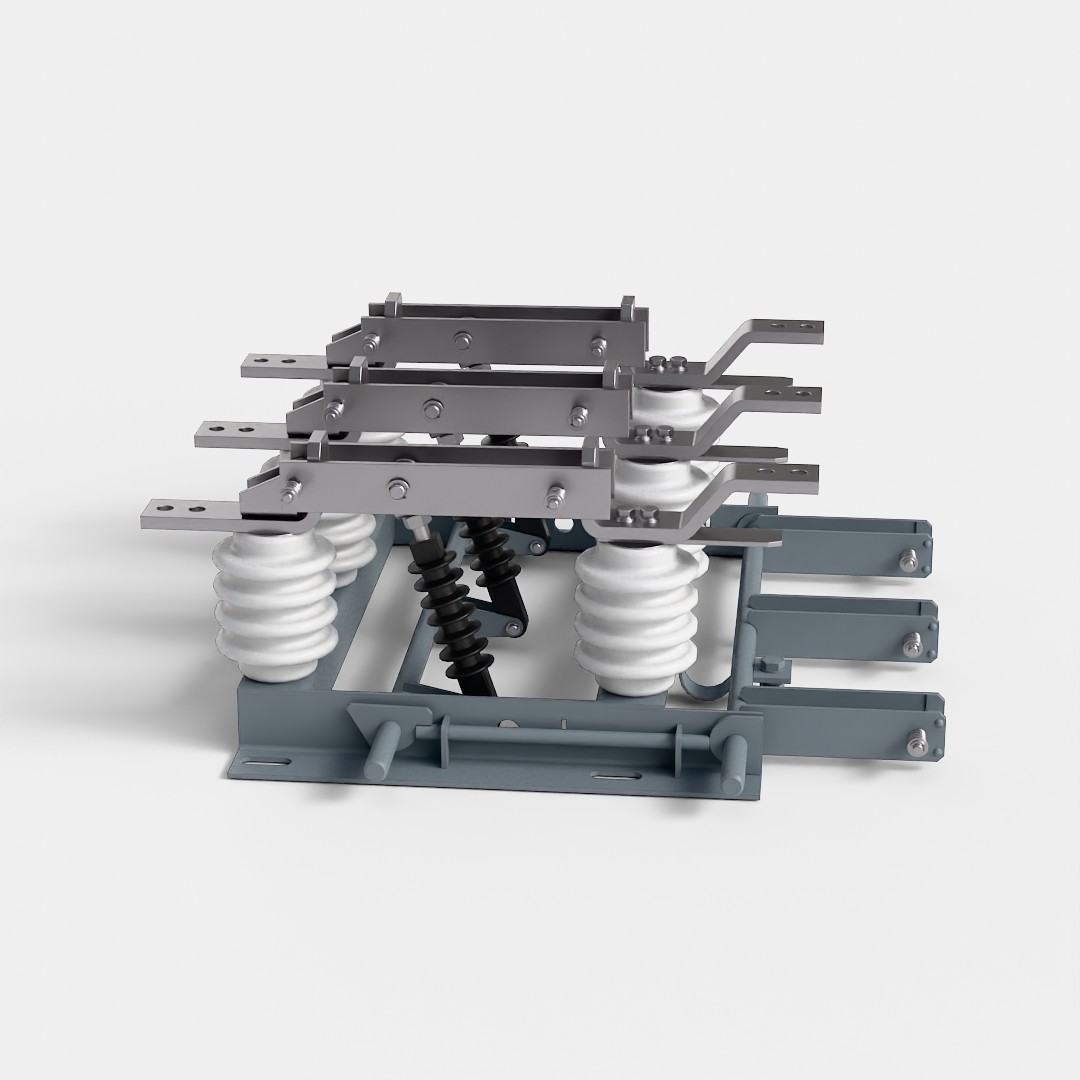

Разъединитель внутренней установки РВЗ.2-10/630 УХЛ2 с приводом ПР-10
Арт. 15500812
Характеристики
Торговая марка
:
НИЛЕД
Номинальное напряжение, кВ
:
10
Номинальный ток, А
:
630
Единица хранения
:
шт
Предназначены для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ при отсутствии нагрузочного тока или для изменения схемы соединения, а также заземления отключенных участков при помощи стационарных заземлителей при их наличии. Для ручного оперирования разъединители комплектуются приводом ПР-10.
Разъединители РВ(З) вертикально-рубящего типа, выполнены в виде трехполюсного аппарата, смонтированного на общей сварной металлической раме с общим валом для трех фаз. Контактная система каждой фазы разъединителя крепится на двух опорных изоляторах. Контактная система состоит из неподвижных контактов и подвижных контактных ножей, выполненных из двух медных шин. Разъединители с заземляющими ножами имеют механическую блокировку, которая не позволяет включить заземляющие ножи при включенных главных ножах, и наоборот — при включенных заземляющих ножах невозможно включить главные.
Особенности:
- широкий диапазон модификаций - с 1 или 2 заземлителями, гибкая связь, на номинальный ток 400/630/1000 А
- выбор изоляции фарфор/полимер
- применение горячего цинкования рам (опция), которая обеспечивает высокую коррозионную стойкость течение всего срока эксплуатации
- надёжная механическая блокировка главных ножей и заземлителей
Разъединители РВ(З) вертикально-рубящего типа, выполнены в виде трехполюсного аппарата, смонтированного на общей сварной металлической раме с общим валом для трех фаз. Контактная система каждой фазы разъединителя крепится на двух опорных изоляторах. Контактная система состоит из неподвижных контактов и подвижных контактных ножей, выполненных из двух медных шин. Разъединители с заземляющими ножами имеют механическую блокировку, которая не позволяет включить заземляющие ножи при включенных главных ножах, и наоборот — при включенных заземляющих ножах невозможно включить главные.
Особенности:
- широкий диапазон модификаций - с 1 или 2 заземлителями, гибкая связь, на номинальный ток 400/630/1000 А
- выбор изоляции фарфор/полимер
- применение горячего цинкования рам (опция), которая обеспечивает высокую коррозионную стойкость течение всего срока эксплуатации
- надёжная механическая блокировка главных ножей и заземлителей
Торговая марка
НИЛЕД
Артикул
15500812
Номинальное напряжение, кВ
10
Наибольшее рабочее напряжение, кВ
12
Покрытие, тип
краска
Номинальный ток, А
630
Тип изделия
РВ
Количество полюсов, мм
3
Материал контактной части
медь
Количество заземляющих ножей, шт
2
Сторона размещения заземляющих ножей
с обеих сторон
Вид климатического исполнения
УХЛ2
Тип изолятора
фарфоровый
Диапазон рабочих температур, °С
от -60 до +40
Гарантийный срок, мес
60
Единица хранения
шт
Вес (Ед.), кг
32
Высота (Ед.), мм
450
Кол-во Единицы хранения
1
Длина (Ед.), мм
350
Ширина (Ед.), мм
6000
